| Характеристика | Значение |
| Производительность пересылки пакетов | 490 млн пакетов/с |
| Коммутационная способность | 1,68 Тбит/с / 2,4 Тбит/с |

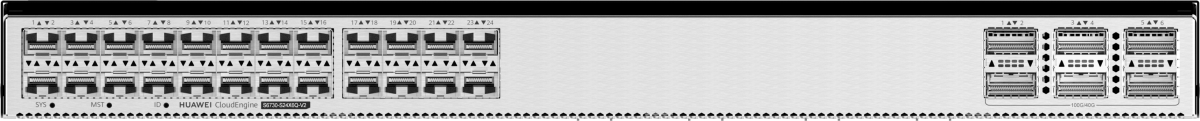

| Фиксированные порты | 24 x 1/10GE SFP+, 6 x 40/100GE QSFP28 Примечание. По умолчанию оптические порты QSFP28 работают на скорости 40 Гбит/с. Для увеличения скорости порта до 100 Гбит/с можно использовать лицензию 100GE RTU. Чтобы настроить работу портов на скорости 100 Гбит/с, выполните команду license active для активации лицензии, а затем команды active port-license и port mode 100GE interface. |
| Тип блоков питания | Два подключаемых модуля питания, резервирование питания 1+1 |
| Функции MAC | • Автоматическое изучение и старение MAC-адресов
• До 64K записей MAC-адресов
• Статические, динамические и blackhole-записи MAC-адресов
• Ограничение изучения MAC-адресов на основе портов и VLAN |
| Функции VXLAN | • Распределенные и централизованные шлюзы VXLAN
• BGP EVPN
• Настройка VXLAN через NETCONF
• Коммутация VXLAN уровня 2 и маршрутизация VXLAN |
| Контроль качества iPCA | • Прямая маркировка сервисных пакетов для получения в реальном времени статистики по отброшенным пакетам и уровню потерь пакетов
• Двунаправленное измерение задержки пакетов
• Изменение интервала сбора статистики |
| QoS | • Классификация трафика на основе заголовков уровня 2, протоколов уровня 3, протоколов уровня 4 и приоритета 802.1p
• Действия ACL, CAR, перемаркировка и планирование
• Режимы планирования очередей PQ, DRR и PQ+DRR
• Сегментация сети (Network Slicing) |
| Совместимость | • VBST (совместим с PVST/PVST+/RPVST)
• LNP (аналог DTP)
• VCMP (аналог VTP) |
| Материал корпуса | Металл |
| Высота корпуса, U | 1 |
| Высота, мм | 43,6 мм |
| Ширина, мм | 442,0 мм |
| Глубина, мм | 420,0 мм |
| Вес в упаковке | 8,9 кг |
| Вес без упаковки | 5,62 кг |
| Максимальная потребляемая мощность, Вт | При высокой температуре 45°C (113°F), загрузке трафиком 100% и двух модулях питания: 181 Вт
При высокой температуре 45°C (113°F), загрузке трафиком 100%, использовании дальнобойного оптического модуля, скорости вентиляторов 100% и двух модулях питания: 254 Вт |
| Типичная потребляемая мощность, Вт | 149 Вт |
| Способ охлаждения | Охлаждение вентиляторами с интеллектуальной регулировкой скорости вращения |
| Максимальное тепловыделение, BTU/час | При высокой температуре 45°C (113°F), загрузке трафиком 100% и двух модулях питания: 617,59
При высокой температуре 45°C (113°F), загрузке трафиком 100%, использовании дальнобойного оптического модуля, скорости вентиляторов 100% и двух модулях питания: 866,67 |
| Типичное тепловыделение, BTU/час | 508,4 |
| Тип питания | Подключаемый блок питания |
| Диапазон входного напряжения, В | - Вход переменного тока: 90–290 В AC; 45–65 Гц
- Вход постоянного тока высокого напряжения: от 190 до 290 В DC
- Вход постоянного тока: от -38,4 до -72 В DC |
| Номинальное входное напряжение, В | - Вход переменного тока: от 100 до 240 В AC; 50/60 Гц
- Вход постоянного тока высокого напряжения: 240 В DC
- Вход постоянного тока: от -48 до -60 В DC |
| Максимальный входной ток, А | Характеристики тока зависят от используемых подключаемых модулей питания. Подробные сведения приведены в спецификациях соответствующих модулей питания. |
| Количество слотов для блоков питания | 2 |
| Количество слотов для карт расширения | 0 |
| Оперативная память | 4 ГБ |
| Флеш-память | Физический объем: 2 ГБ |
| Резервирование питания | 1+1
В одном коммутаторе можно одновременно использовать подключаемые модули питания AC и DC. |
| Тип вентиляторов | Подключаемые |
| Уровень шума при нормальной температуре (звуковая мощность), дБ(A) | 65 |
| Уровень шума при нормальной температуре (звуковое давление), дБ(A) | 52 |
| Направление воздушного потока | Забор воздуха спереди, отвод воздуха сзади (спереди назад) |
| Температура хранения, °C (°F) | От -40°C до +70°C (от -40°F до +158°F) |
| Допустимая длительная рабочая температура, °C (°F) | От -5°C до +45°C (от 23°F до 113°F) при высоте над уровнем моря 0–1800 м (0–5906 футов) |
| Ограничение рабочей температуры в зависимости от высоты, °C (°F) | При высоте 1800–5000 м (5906–16404 футов) максимальная рабочая температура снижается на 1°C (1,8°F) при каждом увеличении высоты на 220 м (722 фута).
Устройство не может быть запущено при температуре ниже 0°C (32°F).
При использовании оптического модуля QSFP-100G-ER4 диапазон рабочей температуры составляет от -5°C до +40°C (от 23°F до 104°F). |
| Допустимая длительная относительная влажность при эксплуатации, RH | От 5% RH до 95% RH, без конденсации |
| Высота хранения, м (футы) | 0–5000 м (0–16404 футов) |
| Допустимая длительная высота эксплуатации, м (футы) | 0–5000 м (0–16404 футов) |
| Средняя наработка на отказ (MTBF), лет | 62,27 |
| Среднее время восстановления (MTTR), часов | 2 |
| Доступность | > 0,99999 |
| Максимальное количество физических портов на устройстве | 30 |
| Максимальное количество портов 100GE | 6 (при активированной лицензии) |
| Максимальное количество портов 40GE | 6 |
| Максимальное количество портов 25GE | 0 |
| Максимальное количество портов 10GE | 24 |
| Максимальное количество портов GE | 24 |
| Максимальное количество портов FE | 0 |
| Оптические интерфейсы 100G | 6 |
| Оптические интерфейсы 40G | 6 |
| Оптические интерфейсы 10GE | 24 |
| USB | Поддерживается |
| Консольный порт | RJ45 |
| Порт управления Ethernet | RJ45 |
| Защита сервисных портов от импульсных перенапряжений, кВ | - |
| Защита питания от импульсных перенапряжений | - При установленном модуле питания AC: ±6 кВ в дифференциальном режиме, ±6 кВ в синфазном режиме
- При установленном модуле питания DC: ±2 кВ в дифференциальном режиме, ±4 кВ в синфазном режиме |
| Вход RPS | Не поддерживается |
| PoE | Не поддерживается |
